DESCRIPTION
Le nouveau panneau solaire souple 150 watts 12 volts monocristallin de iGreen utilise une architecture d'innovations le rendant unique, c'est tout simplement le module solaire flexible le plus abouti du marché. Il intègre la technologie "Cello" brevetée par Panasonic.
Il dispose de 12 contacts entre les cellules contre 2 sur un panneau solaire flexible classique. Ce qui permet au module d'être plus résistant à la flexibilité, de faire baisser la résistance électrique et ainsi améliorer le rendement. Cette technologie permet aussi de diminuer drastiquement le risque de panne. Sur le panneau solaire 150W de iGreen, cette technologie novatrice lui permet d'obtenir une durée de vie de 10 ans ou plus. Sur un panneau souple équipé seulement de 2 contacts, le temps modifie la structure mécanique de base du panneau solaire, la durée de vie est donc souvent limité à 5 ans maximum.
Le panneau solaire flexible iGreen utilise un matériau techno-polymère breveté unique très resistant mais aussi très léger conçu par les ingénieurs de chez Q-cells. Son poids représente 1/8 de celui d'un panneau solaire rigide permettant une installation amovible et facilitée. Ce matériau lui permet d'être le premier panneau solaire flexible résistant parfaitement à la corrosion due à un environnement salin (certifié IEC 61701). Il sera donc adapté à une utilisation pour le nautisme. Il permet aussi la possibilité de marcher succintement sur le panneau solaire.
Fabriqué en Europe selon les standards les plus exigeants en matière de qualité. Il intègre aussi un boitier de jonction IP67 solide, et des oeillets de fixation permettant de l'intégrer facilement avec des boutons pressions TENAX accompagnés de scotch adhésif double face VELCRO ou similaire. L'utilisation de ce panneau solaire est prévue pour site autonome, là ou une inclinaison est indispensable, pour suivre la courbure d'une surface, ou lorsque l'épaisseur doit être très légère (seulement 1,5 mm pour ce panneau).
Au sujet du panneau solaire 150w flexible, celui-ci possède les qualités suivantes:
Utilisation de cellules monocristallines à haut rendement vous permettant d'avoir plus d'énergie jour après jour.
Le module peut subir une torsion de 30 degrés linéaire accompagnant ainsi une surface courbée.
Son revêtement
techno-polymère plus durable dans le temps permet de doubler sa durée de vie et offre la possibilité de marcher succintement dessus.
Technologie anti hot spot "
Cello" de Panasonic réduisant le risque de panne.
Poids très faible 2,3 Kg contre 12 KG pour un panneau rigide de même puissance. Très faible épaisseur 1,5 mm seulement.
Très haute résistance à l'environnement marin, coffret de jonction indice d'étanchéité IP67, pré-câblé avec connecteurs MC4.
Le panneau est équipé de
8 oeillets permettant sa fixation. Facile d'installation en utilisant un adhésif double face et des boutons tenax.
Conçu et
fabriqué en Europe par
iGreen
| Revêtement |

Perte de performances à hautes températures
|

Solidité et performances accrues.
|
|
Transmission de la lumière |
90 - 93 % |
97 % |
|
Rendement cellules |
15% ou grade B |
21% grade A |
|
Perte de puissance par an |
+ de 5 % |
- de 0,5 % |
|
Durée de vie |
2 à 5 ans |
Plus de 10 ans |
|
Résistance au milieu salin |
+ |
+++ |

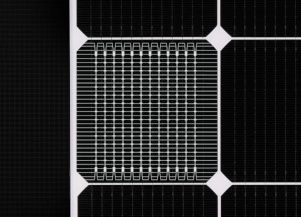

TECHNOLOGIE BREVETEE CELLO
DONNÉES TECHNIQUES
| Données |
Valeur |
| Puissance nominale |
150W |
| Tolérance |
+ 3% |
| Rendement des cellules |
21% |
| Type de cellule |
Silicium monocristallin (cellules à haut rendement) |
| Taille des cellules |
125 x 125 mm |
| Voltage Mpp |
18,56V |
| Intensité Mpp |
8,16A |
| Intensité de court-circuit |
8,45A |
| Voltage circuit ouvert |
20,80V |
| Garantie |
2 ans |
| Test STD |
AM1.5, 25°C, 1000W/m² |
| Tension max |
600V DC |
| Taille (Long. x Larg. x Haut.) |
1375 x 680 x 1,5 mm / boitier 20 mm (devant) |
| Cadre |
semi-flexible polymère |
| Poids |
2,31 kg |
| Garantie de puissance |
10 ans à 90% et 20 ans à 80% |
| Diodes anti-retour |
3 |
| Boîtier de jonction |
étanche IP67 avec câbles 20cm et connecteurs MC4 |
| Température d'utilisation |
-40°C +90°C |
| Qualité de fabrication |
Matière composite anti UV
Revêtement haut de gamme techno-polymère |
NORMES ET CERTIFICATIONS
- DIN VDE Schutzklasse II
- CE Konformität
- ISO 9001
- IEC 61701
- * Test vom TÜV Rheinland
SCHEMA D'INSTALLATION
