DESCRIPTION
Référence produit: SCC010020000.
Ce régulateur peut accueillir jusqu'à 250 watts de panneaux solaires en 12 volts et 500 watts de panneaux solaires en 24 volts.
Charge de deux batteries séparées: par exemple, une batterie de démarrage et une batterie de service d'un bateau ou d'un mobile-home.
Ratio de courant de charge programmable (configuration standard : courant égal pour les deux batteries).
Paramètres de tension de charge pour trois types de batteries (Gel, AGM et à électrolyte liquide).
Sonde de température interne et sonde de température à distance en option.
C'est le complément indispensable à votre système solaire destiné à contrôler automatiquement la charge de vos batteries et ainsi éviter toute surcharge. Le branchement s'effectue entre vos panneaux solaires et vos batteries.
DONNÉES TECHNIQUES
| Données |
Valeur |
| Consommation |
4 mA |
| Intensité de charge max. |
20A |
| Intensité de débit max. |
20A |
| Voltage du système |
12V / 24V |
| Dimensions (Long. x Larg. x Haut.) |
153 x 76 x 37 mm |
| Plage de fonctionnement |
10,4 - 13,7 V
21 - 27,4V |
| Poids |
180 g |
| Panneau solaire max. |
12V: 250W / 24V: 500W |
| Sortie accessoire intensité max. |
20A |
| Garantie |
2 ans |
Améliore la charge des batteries (chargement plus rapide et plus efficace).
Affichage de l'état de charge de la batterie par led sur trois niveaux.
Trois étapes de charge de batterie (bulk, absorption, float).
Protection contre la surintensité
Protection contre les courts-circuits.
Protection contre la connexion en polarité inversée des panneaux solaires et/ou de la batterie.
Déconnexion de la sortie en cas de charge de tension réduite.
Protection contre la surcharge des batteries en coupant le module solaire lorsque la batterie est pleine.
Dispose d'une sortie accessoire en 12V pour connecter vos consommateurs directement (intensité max. 20A). Cette sortie dispose d'une protection contre la décharge profonde de la batterie, dès que celle-ci arrive à 10,5V, les consommateurs sont éteints automatiquement.

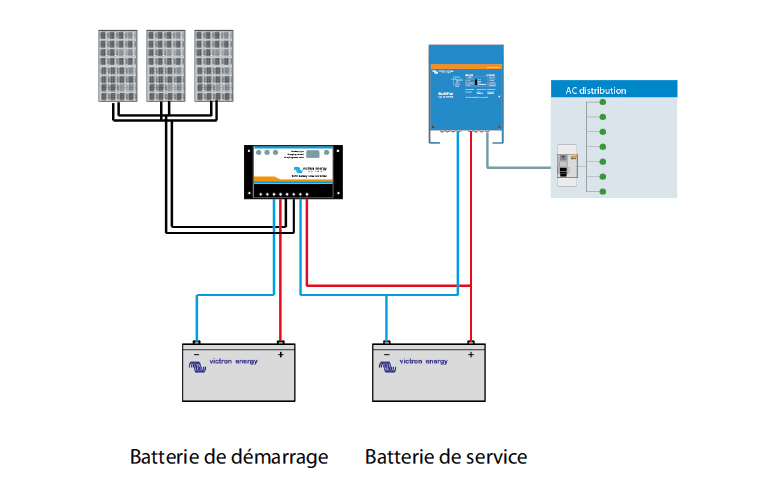

SCHÉMA D'INSTALLATION
