DESCRIPTION
Le régulateur de charge solaire Steca Tarom MPPT définit de nouveaux standards dans le domaine de des régulateurs MPPT. Disposant d'un rendement exceptionnel de 99 % et de deux entrées équipées de son propre tracker MPP. Vous pouvez utiliser sur ce même régulateur deux champs de panneaux n'ayant pas la même orientation ou deux types de panneaux différents. Ce qui amène une certaine flexibilité dans votre installation.
Avec une plage de tension allant jusqu'à 180V. Ce régulateur permet d'utiliser tout type de panneaux solaires avec différentes configurations de câblages. Ainsi, ce régulateur allie une flexibilité optimale à un rendement maximal et une protection professionnelle du parc de batteries.
Ce régulateur peut accueillir jusqu'à 900 watts de panneaux solaires en 12 volts, 1800 watts de panneaux solaires en 24 volts et 3600 watts de panneaux solaires en 48 volts.
Désignation: Steca Tarom MPPT 6000
Référence chez STECA: MPPT 6000 / MPPT 6000-M
La technologie MPPT
Un régulateur MPPT, de l'anglais Maximum Power Point Tracker, est un principe permettant de suivre, comme son nom l'indique, le point de puissance maximale d'un générateur électrique non linéaire. C'est une méthode de charge par microprocesseur qui prend le maximum de la puissance du panneau en sortie pour la diffuser dans les batteries avec le minimum de perte. La plupart des régulateurs MPPT ont une efficacité de conversion de 92-97%. Dans les faits, cela se traduit par un gain de 20 à 45% de puissance en hiver et de 15% en été par rapport à un régulateur de charge classique, gain moyen sur l'année 30-35%.
Exemple: Dans une installation de trois panneaux 85 watts, vous aurez l'équivalent d'un quatrième panneau 77 watts en gain supplémentaire avec ce régulateur MPPT. Il en résulte un gain d'énergie et de place.
Particularités et avantages du modèle STECA Tarom MPPT 6000
- Deux dispositifs de poursuite du point MPPT indépendants.
- Deux entrées (pouvant être connectés parallèlement ou utilisés séparément pour deux champs de panneaux distincts).
- Boitier métallique robuste.
- Enregistreur de données de pointe intégré pour le stockage des valeurs énergétiques pendant 20 ans. (carte micro SD nécessaire).
- Régulation de tension et de courant.
- Trois contacts auxiliaires configurables (6000 M uniquement).
- Tensions de fin de charge réglables.
- Type de batterie: batterie au plomb gel/liquide (batteries Li, NiCd, NiMh également pour 6000-M.
- Les batteries 36V et 60V peuvent être chargées dans le menu expert après configuration spéciale.
- Ecran graphique LCD multifonctions avec rétroéclairage.
DONNÉES TECHNIQUES
| Données |
Valeur |
| Consommation |
< 1W |
| Intensité de charge max. |
60A |
| Intensité de débit max. |
60A |
| Voltage du système |
12/24/48V (auto) |
| Dimensions (Long. x Larg. x Haut.) |
295 x 335 x 125 mm |
| Tension PV maximale |
150V |
| Poids |
6,3 Kg |
| Panneau solaire max. |
12V: 900W / 24V: 1800W / 48V: 3600W |
| Sortie accessoire |
oui |
| Connexion câbles |
35 mm² |
| Rendement |
99% |
| Température de fonctionnement |
de -25°C à +50°C |
| Étanchéité |
IP31 |
| Garantie |
5 ans |
Protection contre les surcharges.
Protection polarité inversée.
Protection contre la surcharge, température élevée.
Tension d'entrée des panneaux admise jusqu'à 150V. Modèle M: 180V.

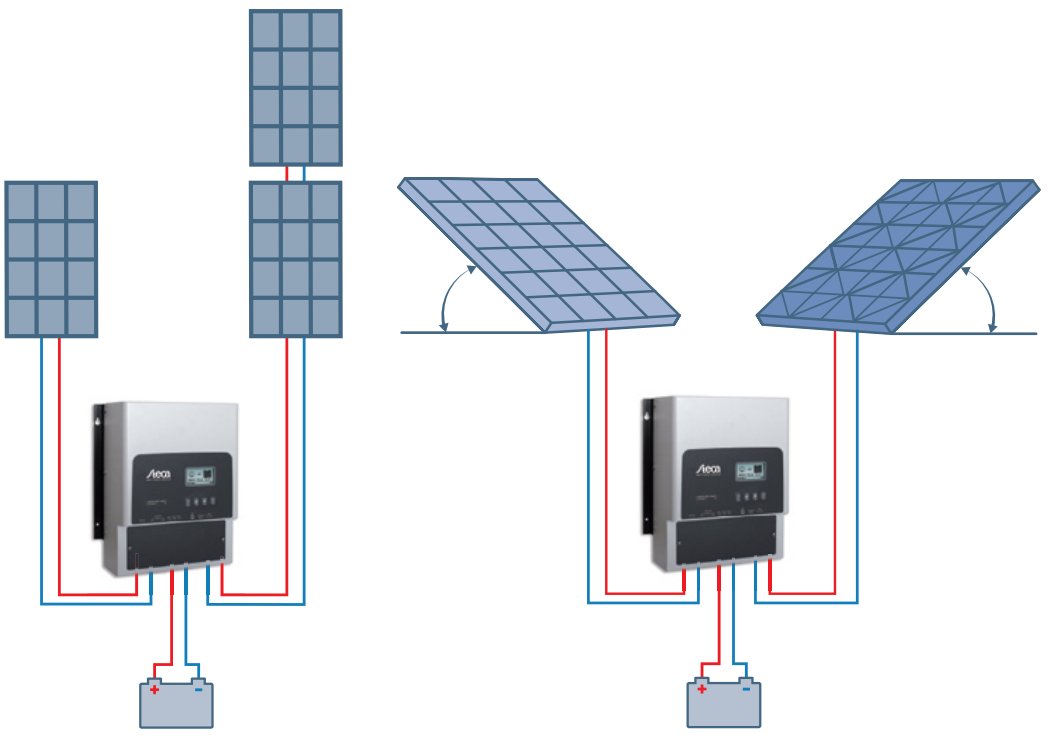

SCHÉMA DE CONNEXION
