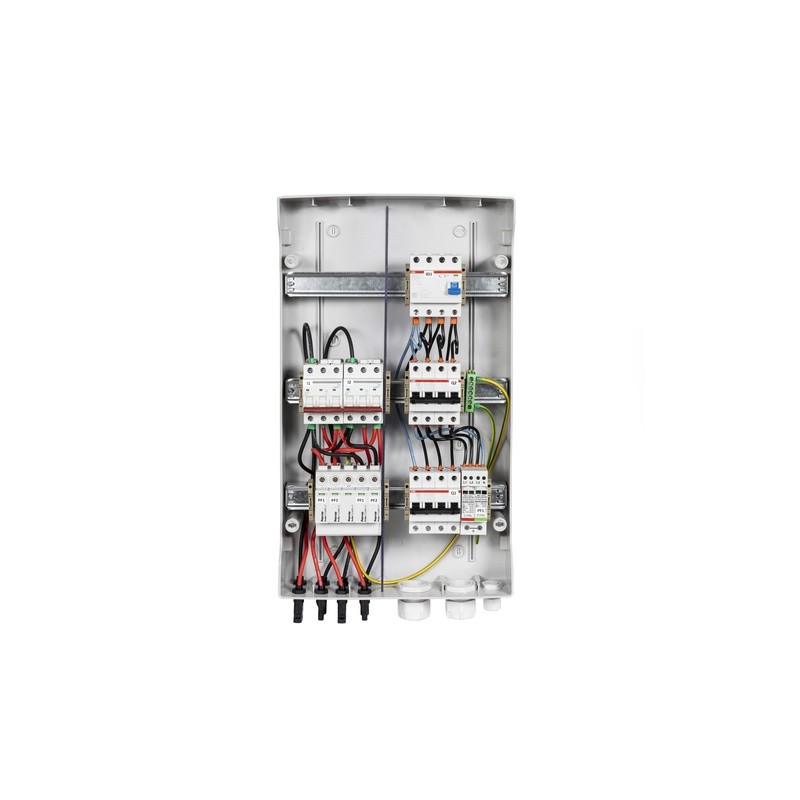

COFFRET DE PROTECTION PHOTOVOLTAÏQUE AC/DC 1200V – TRIPHASÉ

Vous cherchez un coffret de protection solaire complet et conforme aux normes pour relier vos panneaux photovoltaïques à votre onduleur ? Optez pour ce coffret AC/DC tout-en-un, spécialement conçu pour assurer une sécurité maximale entre le champ solaire et l’onduleur, avec protection différentielle 300 mA, disjoncteurs AC/DC et parafoudres 1200 V intégrés.

DESCRIPTION GÉNÉRALE DU PRODUIT

Ce coffret de protection photovoltaïque AC/DC regroupe tous les éléments indispensables pour protéger efficacement une installation solaire jusqu’à 1200 VDC.

Il assure la sécurité totale de votre système en protégeant l’onduleur, les panneaux solaires et le réseau grâce à une architecture robuste comprenant :

• Protection différentielle 300 mA
• Disjoncteurs AC & DC courbe C
• Parafoudres DC 1200V pour tracker MPPT A & B
• Séparation physique complète AC/DC
• Entrées et sorties MC4 pour une connexion rapide et sécurisée

Son design triphasé le rend idéal pour les installations PV de 6 à 10 kWc, notamment celles équipées d’onduleurs double MPPT.

UNE PROTECTION TOTALE POUR VOTRE INSTALLATION PV

Ce coffret AC/DC 1200V offre un haut niveau de sécurité pour protéger votre matériel en cas de surtension, défaut d’isolement, court-circuit ou surcharge. Grâce à ses parafoudres DC In 15 kA, il absorbe les surtensions liées aux orages ou aux fluctuations du réseau. La protection différentielle 300 mA garantit une sécurité optimale pour toute installation raccordée au réseau. L’intégration d’une séparation physique entre AC et DC assure une conformité stricte aux normes électriques et facilite les interventions de maintenance.

CONÇU POUR LES ONDULEURS DOUBLE MPPT

Grâce à ses 2 zones MPPT indépendantes, ce coffret AC/DC est parfaitement adapté aux installations nécessitant deux strings séparés :

• 2 interrupteurs DC 25 A / 1000 VDC
• 2 entrées MC4 (string + / string –)
• 2 parafoudres DC 1200 V
• Sorties vers l’onduleur via MC4 + presse-étoupes

Un choix idéal pour les installations résidentielles et professionnelles, compatibles avec les onduleurs 6 kW, 8 kW ou 10 kW.

UN COFFRET COMPLET, FIABLE ET SIMPLE À INSTALLER

Ce coffret triphasé livré prêt à raccorder permet un gain de temps considérable lors de l’installation.

Tous les composants internes sont pré-câblés et repérés pour une mise en service rapide et sécurisée :

• Entrées PV : MC4
• Sorties réseau : L1 / L2 / L3 / N
• Section câblage : 4 à 6 mm²
• Parafoudre DC 1200 V – In 15 kA
• Différentiel 300 mA Type AC

Conçu pour répondre aux exigences de mise à la terre <166 Ω, il protège l’installation contre les défauts d’isolement et les risques électriques.

CARACTÉRISTIQUES TECHNIQUES

Partie DC

• Tension : 1000–1200 VDC
• Courant max : 25 A
• 2 trackers MPPT : A et B
• Parafoudres DC : 1200 VDC – In 15 kA (x2)
• Entrées : MC4
• Sorties : MC4 + presse-étoupes
• Interrupteurs DC : 25 A / 1000 VDC

Partie AC

• Disjoncteur Q1 : 25 A – courbe C
• Disjoncteur Q2 : 20 A – courbe C
• Différentiel ID1 : 300 mA – 25 A – Type AC
• Sorties réseau : L1 / L2 / L3 / N

DONNÉES TECHNIQUES DE CET ENSEMBLE DE DISJONCTEUR ET DIFFÉRENTIEL
