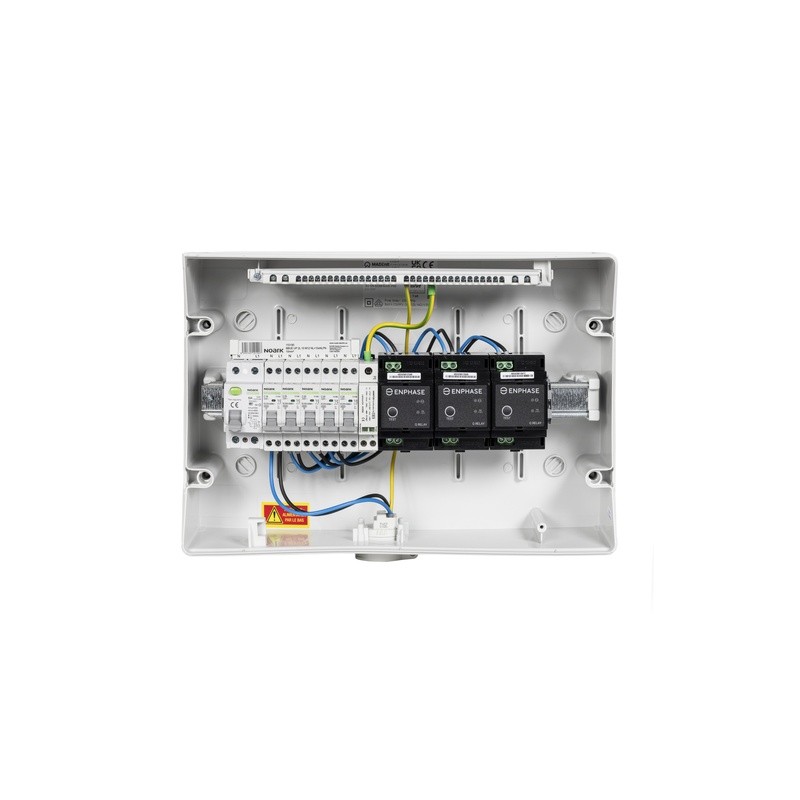

COFFRET AC MONOPHASÉ 9KW POUR MICRO-ONDULEURS ENPHASE AVEC 3 Q RELAY

Vous cherchez un coffret complet, sécurisé et prêt à raccorder pour vos installations Enphase ? Optez pour ce coffret AC monophasé 9 kW avec 3 Q Relay intégrés.

DESCRIPTION DU COFFRET

Ce coffret AC monophasé 9 kW pour micro-onduleurs Enphase est spécialement conçu pour les installations résidentielles puissantes nécessitant une protection électrique fiable et conforme aux normes photovoltaïques. Il intègre directement 3 Q Relay Enphase, un parafoudre Type II, un interrupteur différentiel Type G haute immunité, ainsi que 3 disjoncteurs C20, garantissant une sécurité optimale et une installation simplifiée.

Conforme à la norme UTE C 15-712-1, ce coffret assure la coupure automatique réseau, la protection contre les surtensions et un raccordement professionnel adapté aux systèmes à micro-onduleurs IQ7 et IQ8.

CAPACITÉ DE PRISE EN CHARGE PAR Q RELAY

Ce coffret peut accueillir un grand nombre de micro-onduleurs selon leur modèle, grâce à ses 3 QR Enphase pré-installés.

Nombre de micro-onduleurs compatibles par Q Relay monophasé :

• IQ8+ : 12 unités
• IQ8MC : 11 unités
• IQ8AC : 10 unités
• IQ8HC : 9 unités
• IQ8P : 7 unités

Grâce à cette capacité, vous pouvez créer des installations jusqu’à 9 kW en toute conformité et avec une répartition parfaite des charges.

PROTECTIONS ÉLECTRIQUES AVANCÉES

Ce coffret inclut toutes les protections essentielles pour sécuriser votre installation photovoltaïque.

Il intègre :

• Un interrupteur différentiel 63A – 30 mA – Type G, spécialement adapté aux micro-onduleurs Enphase
• Trois disjoncteurs C20, assurant une protection indépendante par circuit
• Un parafoudre AC Type II protégé par disjoncteur
• Un système de télésignalisation de fin de vie du parafoudre
• Un coffret IP65 – IK09, robuste, étanche et résistant aux UV

Ces éléments garantissent une installation durable, stable et protégée contre les surtensions AC.

RACCORDEMENT SIMPLE ET FIABLE

Le coffret a été conçu pour faciliter le raccordement entre les micro-onduleurs et votre réseau domestique.

Caractéristiques de connexion :

Vers micro-onduleurs : câble 3G10 mm² max

Vers réseau électrique : câble 3G10 mm² max

Terre : 16 mm²

Passages de câbles : 3 × M25 • 1 × M32 • 1 × M20 (terre)

Son format compact et ses borniers repérés permettent une installation propre et rapide, même dans les environnements techniques les plus exigus.
